一、概述
HTC系列高效渦輪超微分級機是適合低到中等硬度超微粉體材料分級的超微分級設備,各項性能指標達到了標準。本機帶二次進風和高精度渦輪，能獲得細度達3微米的細料,使用特殊材料的轉子可分級高硬度物料廣泛應用于化學、醫藥、食品、非金屬礦等行業超微粉體加工中的分粒、除鐵、精選等。
二、用途和特點
HTC高效渦輪超微分級機適用于化工、醫藥、食品、非金屬礦等行業粉體加工中的分粒、除鐵、除纖維、精選。例如:非金屬礦中石膏粉、碳酸鈣等的精選，長石、石英、重晶石的除鐵加工和分粒。很容易形成沉淀物的物料，如:顏料、染料、殺蟲劑樹脂、水泥和非晶體的石灰石、白聖、E-PVC及填料中無機粉末的分級，同時可對不同密度物料如再生橡膠等分離纖維雜質，特種工業超細粉末的提取，如磁粉等，用途廣泛。
該機的特點如下:
1、本機為干式物料空氣分級機，具有先進的渦輪分級原理，帶有二次進風和無級交速的分級渦輪，分級渦輪與之相聯接的配合均屬動態氣流密封裝置，分級精度高，分級范圍廣，能在3-150um之間調整成品粒度。一般情況下，能獲得小于5un、含量達97%以上的超微細粉:
2、分級葉輪的葉片采用特殊高強度耐磨材料，提高了高速運轉的穩定性，使用壽命更長，處理粘性及凝聚性物料時，減少了徹粉在出料管中的沉積:
3、運用計算機輔助設計的本系高效渦輪分級機的結構更加緊湊，操作更加方便，先進的渦輪渦殼設計使分級機的噪音更小，運轉非常平穩:
4、本機占有空間少，結構簡單緊湊，操作方便，易損件少，費用低:
6、振動小，噪聲低，運轉平穩，維修、清洗方便，自動化程度高，
三、設備結構及工作原理

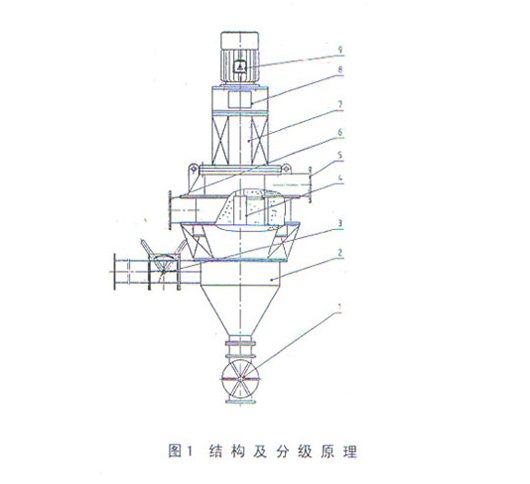

HTC系列高效渦輪超微分級機由上部帶分散導向葉片的進料滿殼和商速后向多葉片式分級葉輪組成。分級輪與出口采用動態氣流密封:下部為帶有二次進風裝置的二次分選裝置。其主要結構見圖1.
本機主要利用族輪分級的分篩理論:旋轉渦輪產生的離心力與空氣所形成的向心力之間的平衡。其主要工作原理是:待分級的物料通過加料機被高壓負壓吸風吸入分級室，在這里首先被分散導向葉片分散，在渦殼與分級渦輪附近受強而有力的離心力場的作用，符合要求的微粉吸出分級葉輪后被收集裝置收集，粗料則落入下箱體，在這里由于受到二次進風的影響而被再次分散，夾雜在粗粉中的細粉再次隨氣流進入分級區，粗料則沿內璧下落通過關風機被收集。由于渦輪與上箱體采用特殊的密封機構，使得密封效果十分優越，出料粒度更均勻。通過調節驅動電機的轉速及二次進風量的大小，可得到理想的分級效果。
六、操作及注意事項
1、開機順序:關風機→除塵器-風機→HTC渦輪分級機- -加料器.關閉程序則相
反。
2、操作注意事項
(1)開機前應清除機器內外污物，檢查系統的聯接和密封是否可靠，機器各緊固螺栓是否固緊，加油孔應加入適量的潤滑脂，運轉件應用手拉動皮帶或點動，觀察有無異常聲響后進行運轉和負載運轉。
(2) 點動分級輪主電機，如無異常，可調節調速器，由小速度到最高速度運行數分鐘(觀察電流表讀數)。
(3)啟動風機電機(注意啟動風機前應關閉風量調節閥門)，正常運轉后逐漸開啟閥門，這樣可將系統殘留物排出，并試調一次和二次風閥門。
(4) 負荷運轉應先開風機，再開分級機，后開加料機。
(5)風量的調節:風機風量按全風量的12-3/4進行調節，允許開到最大,風量大，向心力大，成品粒度大，產量高。二次進風的擋風板位置按14-12的開啟角進行調整，二次進風量大，物料在分級機內分收性好，分離效果佳。實際總風量一次進風量十二次進風量。
(6)分級葉輪的轉速調整，根據分級成品粒度的要求，-般產品粒度要求2-8um時，應開到最高轉速，但產量相應降低。
(7) -次分級操作結束后，應清理分級機內殘留物，利用風機排空。
(8)檢查各部分保持正常狀態。

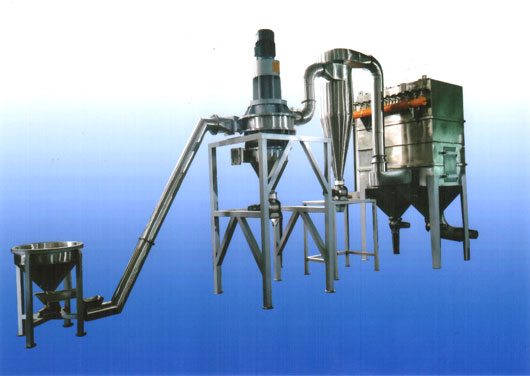

產品實地組裝
